Menurut
salah satu para ahli, Brady dan Loonam (2010), Entity Relationship Diagram
(ERD) merupakan teknik yang digunakan untuk memodelkan kebutuhan data dari
suatu organisasi, biasanya oleh System Analys dalam tahap analisis persyaratan
proyek pengembangan system. Sementara seolah-olah teknik diagram atau alat
peraga memberikan dasar untuk desain database relasional yang mendasari sistem
informasi yang dikembangkan.ERD bersama-sama dengan detail pendukung merupakan
model data yang pada gilirannya digunakan sebagai spesifikasi untuk database.
Atau pengertian sempitnya adalah sebuah konsep
yang mendeskripsikan hubungan antara penyimpanan (database) dan didasarkan pada
persepsi dari sebuah dunia nyata yang terdiri dari sekumpulan objek yaitu
disebut sebagai entity dan hubungan atau relasi antar objek- objek tersebut.

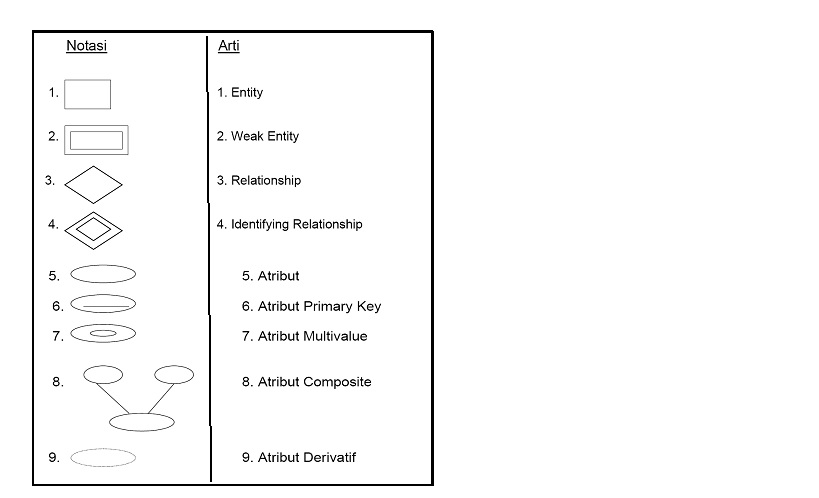

Gambar Simbol ERD
Dalam pembentukan ERD terdapat 3
komponen yang akan dibentuk yaitu :
- Entitas : Entitas merupakan mengenai basis data yaitu suatu obyek yang
dapat dibedakan dari lainnya yang dapat diwujudkan dalam basis data.
Pengertian lainnya menurut Brady dan Loonam (2010), entitas adalah objek
yang menarik di bidang organisasi yang dimodelkan.
Contoh : Mahasiswa, Kartu Anggota Perpustakaan (KAP), dan Buku. - Hubungan (relasi/relationship) : Suatu hubungan adalah hubungan antara dua jenis entitas
dan direpresentasikan sebagai garis lurus yang menghubungkan dua entitas.
Contoh : Mahasiswa mendaftar sebagai anggota perpustakaan (KAP), relasinya adalah mendaftar. - Atribut : Atribut memberikan informasi lebih rinci tentang jenis entitas. Atribut memiliki struktur internal berupa tipe data. Jenis-jenis atribut :
- Atribut Key = adalah
satu atau gabungan dari beberapa atribut yang dapat membedakan semua baris
data ( Row/Record ) dalam tabel secara unik. Dikatakan unik jika pada
atribut yang dijadikan key tidak boleh ada baris data dengan nilai yang
sama.
Contoh : Nomor pokok mahasiswa (NPM), NIM dan nomor pokok lainnya
- Atribut simple = Atribut yang bernilai atomic, tidak dapat dipecah/
dipilah lagi
Contoh : Alamat, penerbit, tahun terbit, judul buku.
- Atribut Multivalue = Nilai dari suatu attribute yang mempunyai lebih dari
satu (multivalue) nilai dari atrribute yang bersangkutan.
Contoh : dari sebuah buku, yaitu terdapat beberapa pengarang.
- Atribut Composite = Atribut composite adalah suatu atribut yang terdiri
dari beberapa atribut yang lebih kecil yang mempunyai arti tertentu yang
masih bisah dipecah lagi atau mempunyai sub attribute.
Contoh : dari entitas nama yaitu nama depan, nama tengah, dan nama belakang
- Atribut Derivatif = Atribut yang tidak harus disimpan dalam
database Ex. Total. atau atribut yang dihasilkan dari atribut lain atau
dari suatu relationship. Atribut ini dilambangkan dengan bentuk oval yang
bergaris putus-putus
Derajat Relasi atau Kardinalitas ERD - One
to One (1:1)
Setiap anggota entitas A hanya boleh berhubungan dengan satu anggota entitas B, begitu pula sebaliknya
- One
to many (1:M / Many)
Setiap anggota entitas A dapat berhubungan dengan lebih dari satu anggota entitas B tetapi tidak sebaliknya.
- Many to Many (M:M)
Setiap entitas A dapat berhubungan dengan banyak entitas himpunan entitas B dan demikian pula sebaliknya
Tahapan ERD
1. Menentukan entitas yaitu mentukan peran, kejadian, lokasi, hal nyata dan konsep dimana pengguna untuk menyampaikan data
2. menentukan relasi mentukan hubungan antar pasangan entitas menggunakan matrik relasi
3.Gambar ERD sementara yaitu Entitas di gambarkan Dengan kotak, dan relasi di gambarkan dengan garis
4.Isu Kardinalitas yaitu menentukan jumlah kejadian suatu entitas untuk sebuah kejadian pada entitas yang berhubungan
5.tentukan kunci utama yaitu menentukan atribut yang mengidentifikasikan satu dan hanya satu kejadian pada masing masing
6.Gambar ERD berdasarkan kunci yaitu menghubungkan Relasi many to many
7.mentukan atribut yaitu mentukan file file yang di perlukan sistem
8.pemetaan atribut yaitu menghubungkan atribut dengan entititas yang sesuai
9.Periksa hasil Apakah ERD Sudah sesuai dengan sistem yang kita bangun?
